金相显微图像分析系统

显微图像分析系统是将精锐的光学显微镜技术、先进的光电转换技术和计算机图像处理技术地结合在一起而开发研制成功的一项高科技产品。从而，我们可以对微观领域的研究和探索从传统的观察研究、定性分析和粗略测量跨越到精细、定量分析、准确的科技新境界。

系统组成

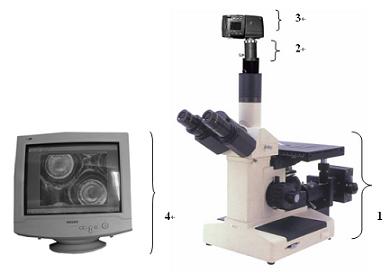

由金相显微镜系统(1)、适配镜系统(2)、摄像系统(3),图像采集、A/D转化及计算机系统(4)组成。实物经金相显微镜成像后，经适配镜通过高清晰彩色CCD即时显微图像送到计算机图像分析系统。如配有专门的金相图像分析软件，其功能可对图像处理。

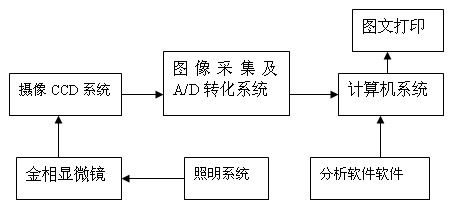

结构图

特点

配有高清晰度金相显微镜和高性能的CCD成像器（数码相机）,实现微小物体的逼真放大再现。

4XC金相显微镜

用途概述

本仪器配有落射照明器，平场消色差物镜，大视野目镜，图象清晰，衬度好，同广泛用于工厂或实验室进行铸件质量的鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。

技术参数

1. 目镜：大视野WF10×（视场数φ18mm）

2. 平场消色差物镜：PL L10×/0.25；PL L20×/0.40（弹簧）；PL L40×/0.60（弹簧）；PL L100×/1.25（油）（弹簧）

3. 光学放大倍数

4. 落射照明器：照明光源，6V20W卤素灯，亮度可调

5. 转盘式滤色片组：黄色，蓝色，绿色，磨砂玻璃。

6. 载物台移动范围：纵向50毫米，横向75毫米

7. 微动手轮格值：0.002毫米

8. 瞳距调节范围：53-75毫米

选购件

1. 可选购目镜： 15×，16×，20×，25×

可选购物镜：25×，50×，80×

2. 可选购成像系统

通过光电转换实现在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行保存、分析和打印。

系统组成：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机

系统组成：1、金相显微镜 2、适配镜 3、数码相机

3. 可选购金相分析软件V2.78

该系统是专为金相检验用户开发的分析评级软件，对样品组织进行自动分析评级，出具实验报告，大大提高实验人员的工作效率。
